生產設備和制造工藝
我公司擁有國際先進的板式換熱器生產線，采用10000噸的大型油壓機整體落料一次壓制成型，板片的成型質量好，剛度強，流道孔及定位系統更準確。
模具采用高精度的延合模技術，板片的形狀與模具形狀一致，板片的拉伸變形小，減薄率低，板片成型后無應力，不反彈。 執行標準 NB/T47004-2009

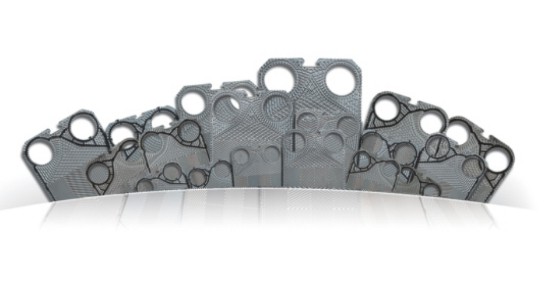

板型豐富適應于多種行業
我公司目前擁有9大系列65種板型，為工業和民用領域各行業量身定做各種板式換熱器。用目前世界上先進的美國HTRI軟件選型設計，保證做到設計工況和實際運行工況想一致。
國際先進的高品質耐用板型
板片壓制過程中會產生應力，板片的應力會導致板片受力不均產生翹曲變形，裝配后容易放生泄露，特別是大型板式換熱器更為明顯，同時較大的內應力存在也會加速板片腐蝕。我公司板型沒有應力釋放區，板片成型后非常平整，獨特的導流區設計，使介質在板間流速比較均勻無死區，減少積垢和腐蝕，大大提高了傳熱效率。

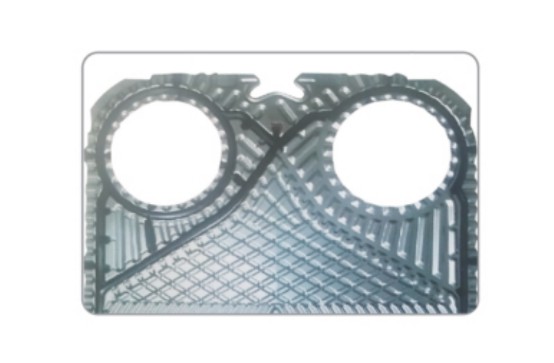

導流區
板片進口分流區設計有流線引導槽，拉近不同流道上的流動阻力差，使流體在板片換熱區域勻分布，寬度大的板片增加了順等勢線均壓槽，與流線引導槽形成阻力很小的巧克力塊導流區。

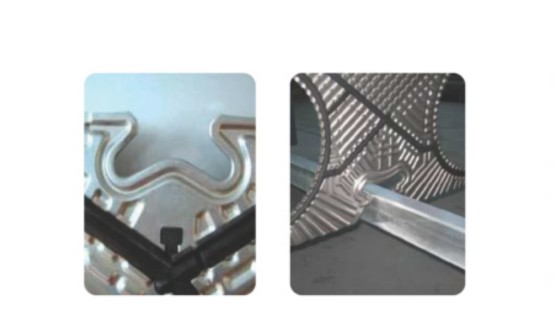

先進的多點和輔助定位系統
為避免板片拆裝是上下定位槽發生變形，定位裝置采用翻邊加強設計。 多次拆裝后定位仍然準確，定位點耐磨，同時也防止定位槽對維修人員的傷害。
板片的四角外邊緣采用輔助定位設計，能實現自動定位。良好的定位系統確保裝機一次成功。
